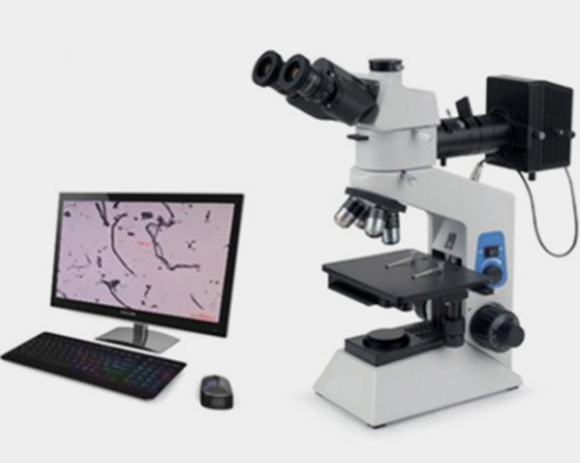

纤维图像分析仪适用于对不同种类的纤维进行检测，可满足不同行业的需求，例如公路工程检测单位、高校、纺织材料企业和工厂等
一、 纤维图像分析仪：
１）专用分析软件：能够实现多功能纤维分析测量，对于0.2ｍｍ 以上的纤维，成像系统的采集。 测量长度分辨率0.01ｍｍ，宽度分辨率0.01μｍ；
２）显微镜：放大倍数达 40 ～400 倍，带有孔径光阑的阿贝聚光镜；
３）彩色数码摄像机：500万像素以上的CCD；
４） 摄配镜：放大倍数为 0.5 倍；
５） 照明装置：反射光 ＬＥＤ。
纤维长度和直径试验方法
试验仪器及要求如下：
1、纤维图像分析仪；
2、滴管：长约100mm，内径为５ｍｍ ～８ｍｍ，一端粗细平滑但不封闭，另一端套一个橡胶囊，管上刻有0.5mL、1.0mL的刻度刻度；
3、移液管：5mL、15mL 各若干个；
4、显微镜载玻片、盖玻片；
5、分散器：用于分散样品的低速搅拌器；
6、棕色试剂瓶、小烧杯、解剖针、镊子、滤纸；
7、玻璃棒。
试验材料
试验材料如下：
1、 蒸馏水或去离子水 2、浸液：等体积的甘油和蒸馏水混合物。
横截面法测定纤维直径试验方法
试验仪器及要求如下：
ａ） 纤维图像分析仪；ｂ） 显微镜载玻片、盖玻片；ｃ） 塑料管：长度约 １０ｍｍ，直径约 ３０ｍｍ；
ｄ） 一次性塑料杯、玻璃板、双面胶；ｅ） 抛光机、砂纸（１００ 目 ～８００ 目）、抛光布。
试验材料
试验材料及要求如下：
ａ） 包裹树脂：快速固化的聚酯或环氧树脂；ｂ） 脱模剂：硅脂等。
技术指标：
1. 工作模式：手动测量；半自动测量；自由测量；多点测量；自动统计分析；
2. 仪器结构：显微镜；工业摄像头；分析软件；计算机；
3. 测试功能：纤维定性分析；纤维直径测量；纤维截面分析；混纺含量测定；
4. 测量范围：0～200um；
5. 测量精度：0.1um；
6. 电   源：AC220V 50HZ；
7. 功   率：300W；
8. 外形尺寸：500×260×560mm；
9. 净   重：16kg。
